Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850F

Информация о товаре

• Характеристики
• Описание
• Техобслуживание
• Доставка
• Оплата

• Характеристики

  Давление	0,6 МПа
  Мощность	18 кВт
  Частота, Гц	50 ± 10% Гц
  Напряжение	380 ± 10% В
  Вес	5500 кг
  Тип	4-х осевой вертикальный
  Длина, мм	2800
  Ширина, мм	2300
  Высота, мм	2560
  Размер рабочей поверхности стола	1000 х 500 мм
  Система управления	Fanuc 0i MF Plus
  Точность позиционирования	± 0,005 / 300 мм
  Наибольшая нагрузка на стол	600 кг
  T-пазы стола	18 х 150 х 5 мм
  Перемещение по оси X	800 мм
  Перемещение по оси Y	500 мм
  Перемещение по оси Z	510 мм
  Расстояние от торца шпинделя до поверхности рабочего стола	150-710 мм
  Расстояние от шпинделя до колонны	610 мм
  Направляющие перемещения, X / Y / Z	Линейные направляющие (С3)
  Шарико-винтовые пары, X / Y / Z	Класс точности P4
  Шпиндель	VOLIS (Тайвань) – прямой привод
  Обороты шпинделя	12000 об/мин
  Мощность электродвигателя главного привода (пост. / 30 мин.)	7.5 / 11 кВт
  Инструментальная система	OKADA (Тайвань)
  Тип хвостовика инструмента	ВТ40
  Емкость магазина инструмента	24
  Максимальный вес устанавливаемого инструмента	8 кг
  Быстрые перемещения по осям Х / Y / Z	30000 / 30000 / 20000 мм/мин
  Скорость обработки	1-12000 мм/мин
  Повторяемость	± 0,003 / 300 мм
  Максимальный диаметр устанавливаемого инструмента	100 мм
  Максимальная длина устанавливаемого инструмента	300 мм
  Охлаждение шпинделя	масляное

• Описание

  НАЗНАЧЕНИЕ

  Вертикальные многоцелевые обрабатывающие центры TOPMILL 850F предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.

  Конструктивные особенности

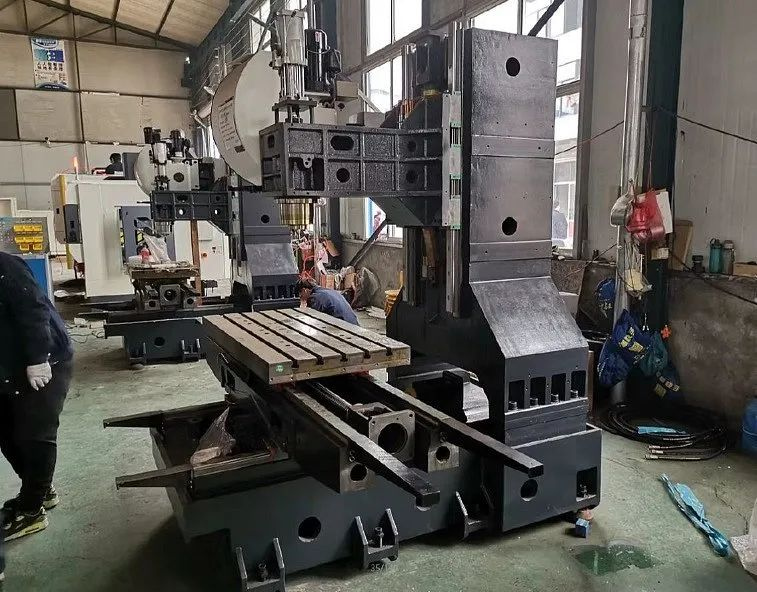

  	ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг. Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.
  	ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ VOLIS (ТАЙВАНЬ) Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850F, укомплектован высокоточным электрошпинеделем ведущего мирового производителя. Сборка шпинделей VOLIS - осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества. Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.
  	МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 24 ЕДИНИЦЫ (ТАЙВАНЬ) Смена инструмента происходит автоматически, по заданной оператором программе очередности. Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.
  	СИСТЕМА УПРАВЛЕНИЯ FANUC 0i MF PLUS Благодаря единому подходу FANUC к управлению, системы ЧПУ FANUC просты в эксплуатации и программировании, а также не требуют длительного обучения. Кроме того, совместимость с более поздними версиями означает, что существующие программы можно использовать повторно, что в свою очередь снижает совокупную стоимость владения.
  	ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ FANUC Приводные системы FANUC отличаются высокой совместимостью, обеспечивая максимальную производительность оборудования. FANUC предлагает широкий ассортимент приводных систем с серводвигателями и двигателями вращения шпинделя любого размера, объединенных в высокопроизводительные комплектные узлы.
  	ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Fanuc (Япония). Контакторы – Sсhneider (Франция).
  	ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ) Высокая технологичность Продолжительный период эксплуатации Высокие скорости перемещения Высокая несущая способность Простота смазки и взаимозаменяемость
  	ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка. ШВП состоят из несущего винта, гайки-блока с обоймой шариков, а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z). Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.
  	АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих. Данная система обеспечивает долгий срок службы оборудования с сохранением заводских технических характеристик и параметров точности.
  	ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы. Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.
  	ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка.

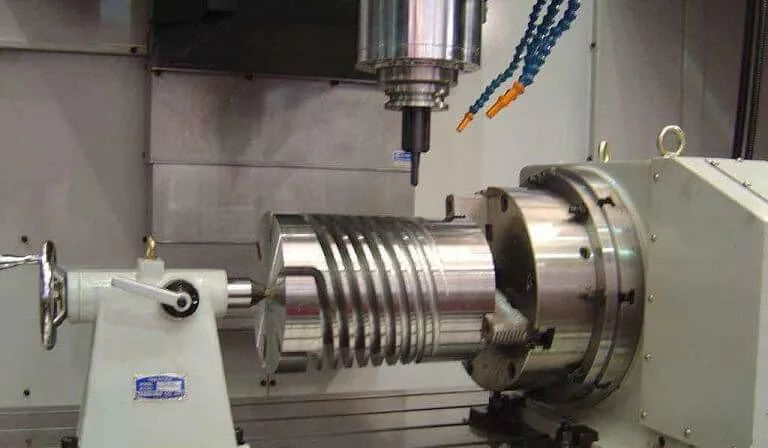

  	4 ОСЬ (ПОВОРОТНЫЙ СТОЛ ⌀250 мм с задней бабкой) (КОМПЛЕКТАЦИЯ 3+1) Станок оснащен поворотным столом диаметром 250 мм, что позволяет производить обработку сложных деталей с меньшим количеством «переустановки» деталей.




  КОМПЛЕКТАЦИЯ

  №	Наименование	Спецификация	Информация
  1	Шпиндель	BT40	POSA VOLIS (Тайвань)
  2	Магазин автосмены инструмента	BT40 - 24T	OKADA (Тайвань)
  3	ШВП по оси Х / Y / Z	P4	HIWIN (Тайвань)
  4	Подшипник винтовой		NSK / FAG (Япония)
  5	Насос-кулант		Китай
  6	Автоматическая система смазки		Китай
  7	Пневмосистема		AirTac (Тайвань)
  8	Линейные направляющие квадратного сечения по осям Х / Y /Z	45 мм	HIWIN (Тайвань)
  9	Поворотный стол (4 ось) с задней бабкой	250 мм	TJR (Тайвань)
